Perspektywa z lotu ptaka
Plan
Rysując obiekty istniejące i powszechnie znane jesteśmy w stanie posłużyć się ich planami w rysowaniu konstrukcji. Kolegiata w Tumie pod łęczycą jest oparta na 3 nawach, jednej głównej oraz dwóch bocznych.
W widoku z lotu ptaka, horyzont znajduje się bardzo blisko górnej krawędzi kartki lub ponad nią, a rysowane elementu są widziane w góry. W rysowanym ujęciu horyzont jest umieszczony powyżej kartki a oba punkty zbiegu również znajdują się poza jej obrysem.
Rozpocznij pracę od wyrysowania uproszczonego planu w perspektywie, który posłuży jako baza dla całej konstrukcji.
Perspektywa z lotu ptaka - video tutorial
Zaczynamy!
Nawa główna jest pokryta najwyżej położonym dachem o konstrukcji dwuspadowej. Na początku wyprowadź wysokość całkowitą nawy, do szczytu dachu i zaznacz najwyższy punkt prostopadłościanu, na którym się ona opiera. Z tego punktu poprowadź linię biegnąca do punktu zbiegu po lewej stronie, która będzie górną krawędzią pierwszej ściany, a z końców jej dolnej krawędzi poprowadź dwa piony, domykając pionową płaszczyznę. Z dwóch górnych rogów tej płaszczyzny poprowadź boki trójkąta biegnące do wierzchołka wyznaczonej wcześniej wysokości.
Następnie wyprowadź wysokość krótszej ściany nawy głównej znajdującej się na przeciwległym końcu. Jej wysokość wyznacza przecięcie linii wysokości z linią biegnącą z wierzchołka pierwszego trójkąta do punktu zbiegu po prawej. Ta linia, która w rzeczywistości jest pozioma, to najwyższa krawędź dachu, czyli kalenica. W ten sam sposób znajdź wysokości krawędzi bocznych tylnej ściany, rysując linie do zbiegu po prawej z odpowiadających punktów.
Wieże oparte są na planie kwadratu i wznoszą się ponad nawę główną. Wyprowadź wysokość z kwadratu na ziemi i zaznacz kwadratową płaszczyzną na górze. Powtórz te kroki rysując drugą wieżę. Jej wysokość wyznacz odnosząc wysokość tej pierwszej liniami biegnącymi do punktu zbiegu po lewej. Na górnych kwadratach wież wykreśl zwieńczające wieże dachy czterospadowe. W tym celu podziel górne kwadraty przekątnymi i wyprowadź z nich pion wyznaczający wysokość dachu. Następnie delikatnie przedłuż przekątne kwadratu w celu wyprowadzenia dachu poza piony ścian i połącz wyznaczony punkt wysokości z punktami przedłużenia przekątnych.
Wieża ma budowę uskokową, która będzie opracowana w następnych krokach, jednak już teraz podziel ją poziomami odpowiadającymi proporcjom z tutorialu.
-
Nawę boczną narysuj zaczynając od jej najwyższej krawędzi, która bezpośrednio styka się z pionową ścianą nawy głównej. Następnie wyprowadź niższą krawędź nawy bocznej oraz połącz krawędzie na początku i na końcu nawy, tworząc w ten sposób spadek dachu, który ją pokrywa. Pamiętaj, że przecina się ona z wieżą.
-
Przecięcie to wyznacz za pomocą pionu biegnącego z punktu, w którym przecina się dolna krawędź nawy z planem wieży i poprowadź go aż do dolnej krawędzi dachu. Z miejsca, w którym przecina się z dachem poprowadź prostą równoległą do krawędzi wyznaczających spadek dachu biegnącą do przecięcia się z najbardziej oddalonym pionem wieży. Następnie z tego punktu poprowadź prostą równoległą o poziomych krawędzi dachu biegnącą aż do pionu wieży znajdującego się najbardziej po lewej.
-

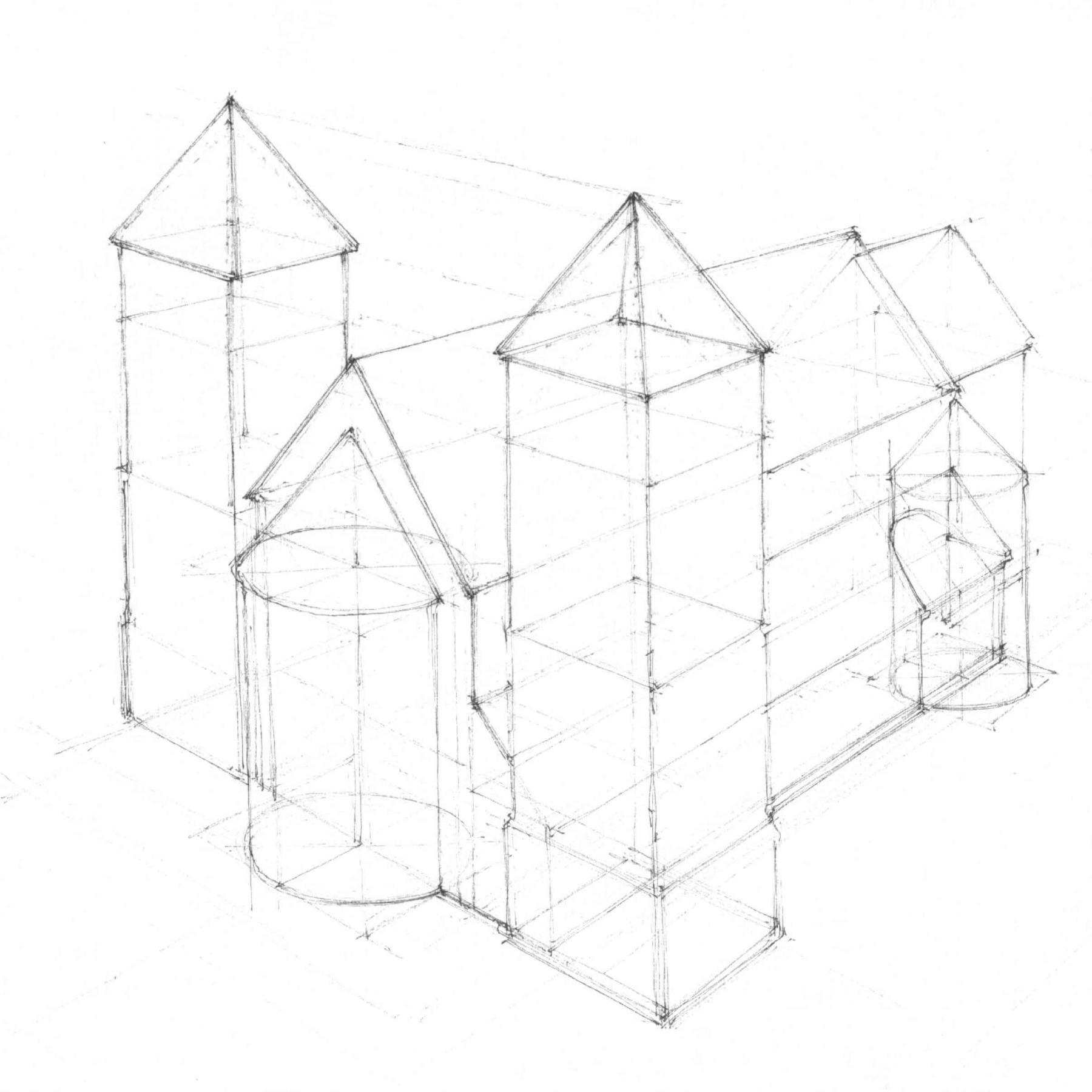

W tylnej części kolegiaty znajduje się prezbiterium. W konstrukcji przypomina ono delikatnie pomniejszoną nawę główną. Na tylnej jej ścianie powtórz jej pomniejszony kształt, a następnie z 5 jego rogów wyprowadź proste biegnące do punktu zbiegu po prawej i wyznaczające długość prezbiterium.
Odnosząc linie do zbiegu po lewej jesteśmy w stanie zaznaczyć bazowy kształt ostatniej ściany. Narysuj jej przekątne i z ich przecięcia wyprowadź pion biegnący do kalenicy dachu prezbiterium. To przecięcie wyznacza wierzchołek dachu, który następnie połącz z rogami prostokąta ostatniej ściany.
-
Cechą charakterystyczną tej kolegiaty są liczne absydy, jednak w widoku znajdują się tylko dwie z nich. Absydy są oparte na konstrukcji walców z przeważnie stożkowym dachem. Absyda znajdująca się między wieżami jest połączona z krótszą ścianą nawy głównej. Konstruujemy ją jako pełen walec, a dopiero później zaznaczamy przecięcie. .
-

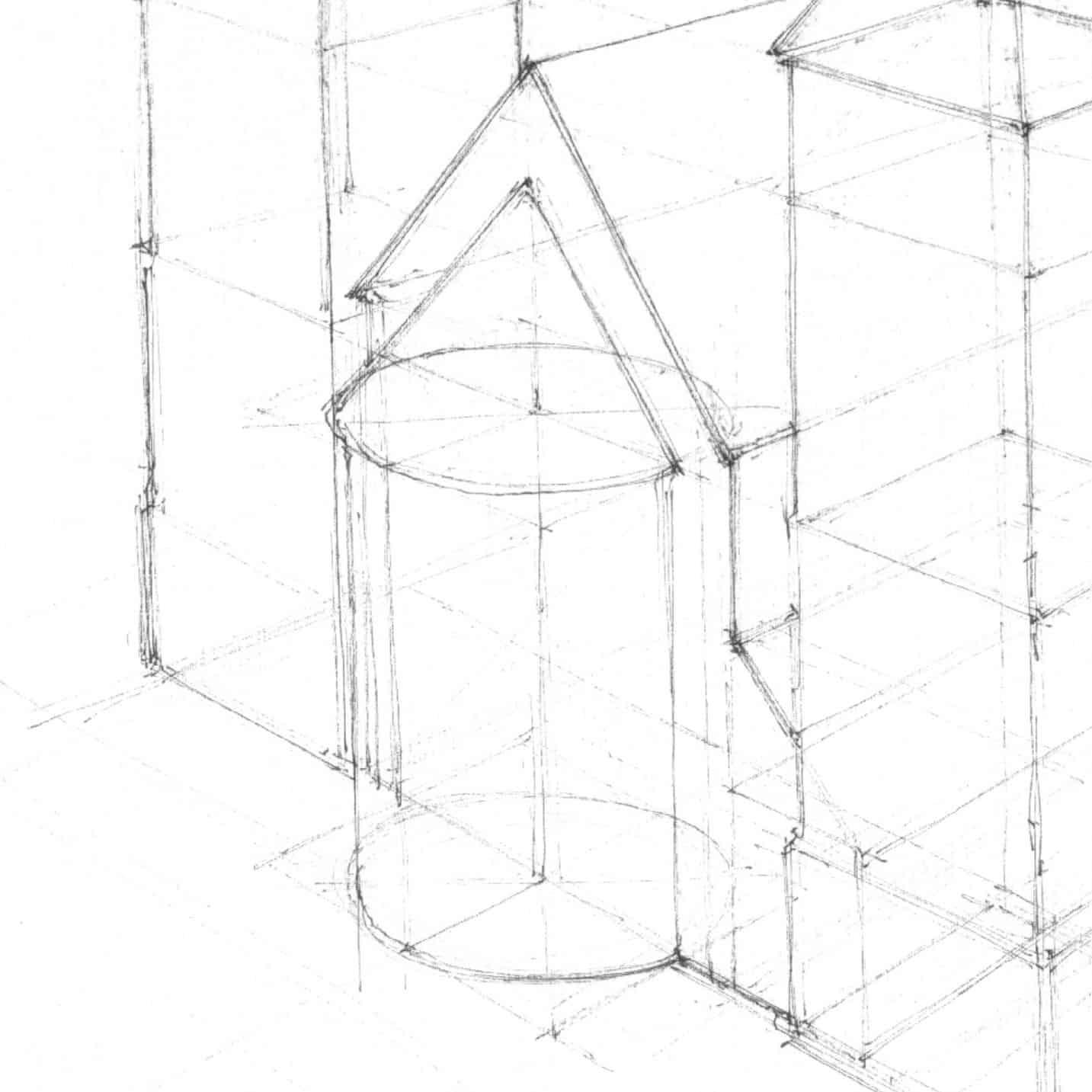

Narysuj kwadrat u podstawy nawy głównej, który jest nieco węższy niż jej krótsza ściana. Następnie wpisz w niego elipsę, na której będzie oparta absyda. Kolejno z miejsc przecięcia dolnej krawędzi ściany nawy głównej oraz bazowego kwadratu wyprowadź piony biegnące aż do poziomej linii łączącej punkty przecięcia pionów ścian oraz krawędzi dachu. W tym miejscu narysuj kolejny kwadrat odpowiadający poprzedniemu i w niego również wpisz elipsę.
-
Połącz elipsy pionem oznaczającym krawędź widoku walca. Następnie z punktów wcięcia kwadratu w ścianę poprowadź linie odpowiadające spadkom dachu. Wyznaczą one połączenie dachu absydy ze ścianą nawy głównej. Z wierzchołka tego połączenia poprowadź kilka prostych biegnących do elipsy zaznaczając dach, który ją pokrywa.
Absyda 2
-
Druga widoczna absyda przecina się z nawą boczną od której jest wyższa. Aby ją dobrze narysować, należy wykonstruować przecięcie dwóch brył. Narysuj podstawę absydy zaczynając od kwadratu, w który następnie wpisz okrąg. Następnie wyprowadź walec ponad wysokość nawy bocznej i zaznacz okrąg w jego górnej płaszczyźnie.
-
Szukanym kształtem jest przecięcie pochylonego dachu z walce. Aby je odnaleźć zaznacz linię przechodzącą przez środek dolnej elipsy prostopadłą do ściany nawy bocznej i przedłuż ją do miejsca, w którym nawa boczna spotyka się z nawą główną.

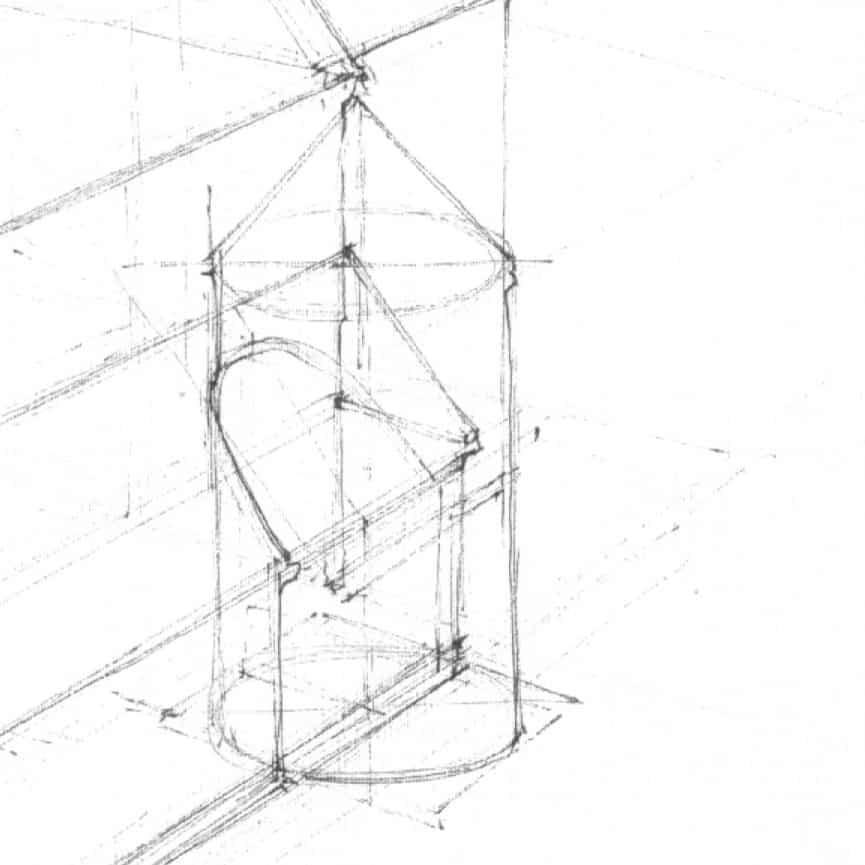

Następnie wyprowadź pion ze środka elipsy do dolnej krawędzi dachu nawy bocznej. Połącz powstałe linie prostą, która przedstawia spadek dachu. Następnie wyprowadź prostą ze środka tylnej krawędzi bazowego kwadratu, aż do przecięcia z linią nachylenia dachu. .
-
Dodatkowo narysuj piony biegnące z punktów, w których dolna krawędź nawy bocznej przecina się z bazowym kwadratem. Zaznacz punkty, w których przecinają się one z dolną krawędzią dachu nawy. 3 ostatnie punkty połącz obłym kształtem przypominającym parabolę, który zaznacza krawędź przecięcia dachu i walca. Następnie ze środka elipsy poprowadź pion określający wysokość dachu nad absydą, a z jego końca poprowadź linie biegnące do górnej elipsy walca.
-
Wieże kolegiaty podzielone są na sekcje w których znajdują się różne elementy ich budowy. Najbliżej przyziemia znajdują się wysokie cokoły wystające poza obrys ich bazowego planu.
Pozostałe podziały również kształtują się uskokowo. Zaznacz je wszystkie pamiętając, że poziomy zbiegają się w odpowiednich punktach.
-
W górnej części znajduje się fryz arkadkowy, który w konstrukcji przypomina sekwencję łuków przyklejonych do ściany. Narysuj go w oparciu o małe konstrukcyjne elipsy stykające się ze sobą, a następnie wydobądź kształt jaki tworzą ich górne połówki w połączeniu ze sobą. Pamiętaj, aby po obu stronach pozostawić pionowe pasy pomiędzy fryzem a krawędziami ściany.
W kolejnym module wieży pojawiają się triforium, czyli otwór w ścianie podzielony dwoma kolumnami. Jest to element charakterystyczny dla architektury romańskiej. Poniżej znajduje się biforium, czy otwór podzielony jedną kolumną na dwie części. .
W ostatniej części pojawiają się dwa małe otwory.
-
Wyprowadź podziały dachu oraz nawy głównej, a następnie zaznacz otwory okienne w nawie głównej, bocznej i prezbiterium. Pamiętaj o zaznaczeniu ich głębokości. Budynek ten pochodzi z epoki charakteryzującej się bardzo dużą grubością ścian. .
-
Przyziemie w tej pracy jest niezwykle ważne. Kolegiata jest osadzona bez wyraźnego otoczenia, a przedstawione w tym układzie budynki oddają jej skalę oraz klimat pracy, która jest osadzona we wczesnym latach historii tego obiektu.
Dodaj elementy ogrodzenia, zarys drogi oraz kilka budynków pamiętając o tym, że w większości zbiegają się one w tym samych punktach w których zbiega się kolegiata. Zieleń zaznacz bardzo delikatnie w oparciu o zasady poznane wcześniej.
-
Zauważ, że w pracy z perspektywą z lotu ptaka pozostaje dużo miejsca w górnej części kartki, w której znajduje się rozwinięty widok przyziemia. W tle możesz zaznaczyć linie pól uprawnych oraz zieleń, rysując ją coraz delikatniej, tak aby stopniowo znikała w kierunku górnej krawędzi kartki.
-

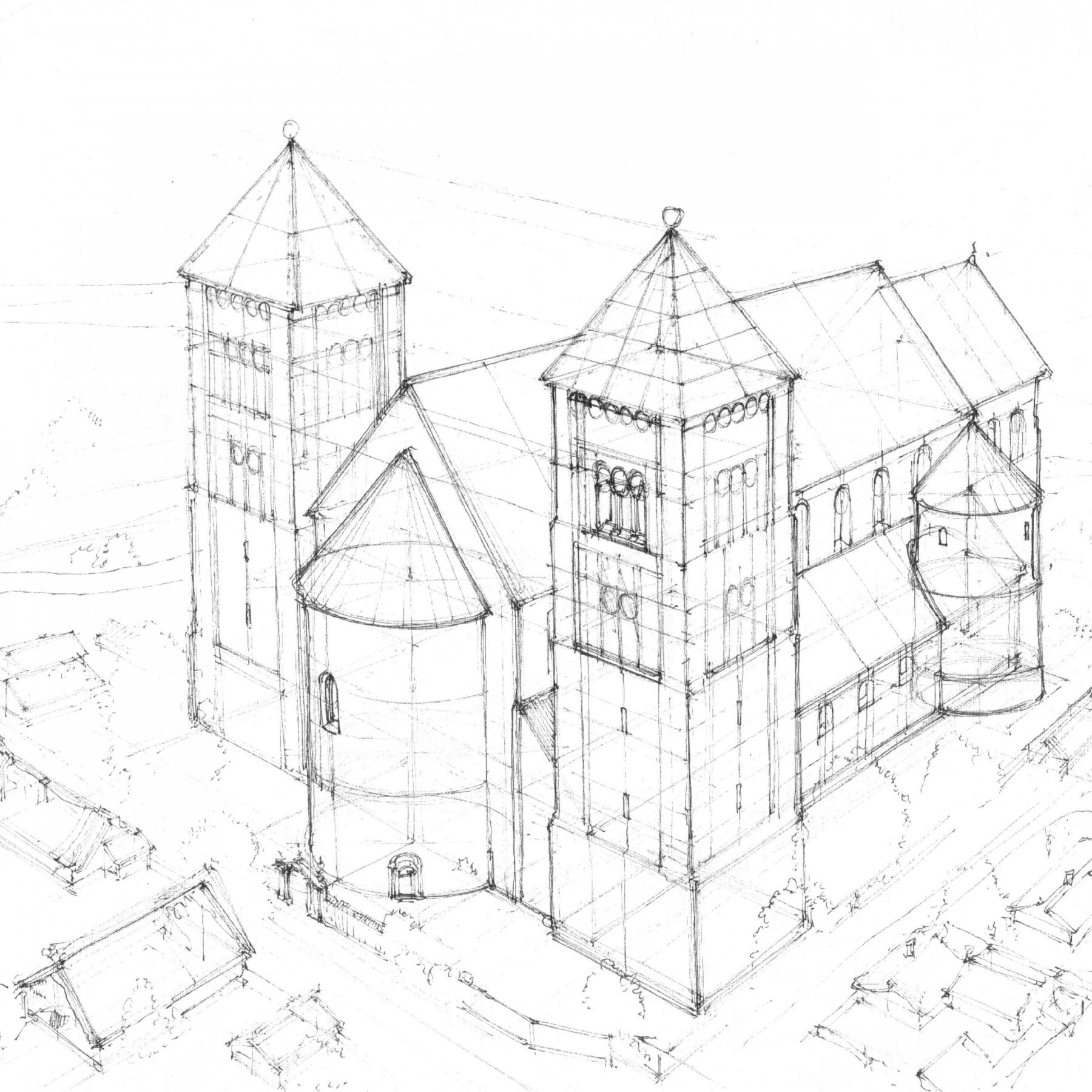

W ostatnim etapie linarnej pracy nad rysunkiem narysuj detal elewacji budynku oraz dopracuj wszystkie szczegóły. Kolegiata jest zbudowana z kamienia, jednak nie zaznaczaj każdego z nich z osobna. Miejscami dodawaj zaznaczone kamienie, szczególnie w węźle oraz w okolicach detali czy otworów. Zaznaczając poziome podziały na absydach pamiętaj, że układają się w eliptycznych kierunkach. Dodaj również podziały dachów oraz krzyże w szczytach nad wieżami.
Przed przejściem do ostatniej fazy upewnij się, że wszystkie linearne elementy zostały dokładnie narysowane.
-
Proponowane cieniowanie w tutorialu oraz z materiale video różnią się od siebie. W tutorialu znajdziesz dużo ciemniejszą wersję pracy. Na tym etapie przygody z rysunkiem możesz śmiało eksperymentować z nadawaniem klimatu swoim pracom oraz posługiwaniem się różnymi technikami. Jeśli chcesz aby twoja praca była wykończona ciemniejszymi tonami, użyj bardzo miękkich ołówków jednak pamiętaj, aby nie rozmazywać grafitu, szczególnie palcami.
-
Cieniowanie rozpocznij od bliższej wieży i w jej okolicach zaplanuj węzeł. Zakładamy, że światło pada z lewej strony. Otwory okienne zaznacz jako ciemniejsze od ścian, pamiętając o zaznaczeniu ich głębokości. Podziel poszczególne płaszczyzny pionowe na te, które są oświetlone oraz na te w cieniu własnym.
Zaznacz cień rzucony przez absydy, który przyjmuje paraboliczny kształt oraz cienie rzucone na dachu nawy bocznej. Zauważ jak poszczególne elementy tego budynku współpracują ze sobą tworząc zróżnicowaną grę świateł i cieni Jest to niezwykle ważne, aby prawidłowo oddać przejścia oraz kontrasty w rysowaniu budynków składających się z wielu brył. To właśnie poprawne cieniowanie zaznacza relacje pomiędzy różnymi elementami oraz uwydatnia te, które są najważniejsze lub znajdują się w węźle.
-
Postaraj się cieniować poziomymi kierunkami i podkreśl detal kamienia na elewacjach, jeśli wtopi się on w kolejną warstwę grafitu. Możesz podkreślić krawędzie dachów oraz przejścia pomiędzy jasnymi i ciemnymi plamami.
W przyziemiu dopracuj zieleń bardzo drobną kresą. Zaznacz cienie własne budynków znajdujących się w sąsiedztwie kolegiaty. Jeśli uznasz to za potrzebne, możesz rozbudować dalsze plany. .
Rysunek możesz uznać za skończony, gdy pojawią się na nim wszystkie elementy i zostaną dokładnie dopracowane.
